Columbia, MD (18 de marzo de 2025) — En cualquier flujo de trabajo de Building Information Modeling (BIM), los modelos avanzan a través de distintas etapas de desarrollo. Muchos comienzan como conceptos básicos, pero luego evolucionan hacia representaciones detalladas y ricas en datos, utilizadas para coordinación de diseño, documentación de construcción y gestión de instalaciones. Pero, ¿cómo se alinean los equipos en cuanto a la especificidad y precisión requeridas para cada fase?
Ahí entran en juego los Niveles de Desarrollo (LOD, por sus siglas en inglés). En términos generales, el LOD define la especificidad tanto de la geometría como de los datos asociados a cada elemento del modelo. Ayuda a los equipos a determinar qué información está disponible en cada etapa, facilitando la gestión de expectativas y manteniendo el enfoque a medida que avanza el proyecto.
Vectorworks ofrece las herramientas para desarrollar modelos de forma progresiva, monitorear el estado del LOD y compartir la información correcta en el momento adecuado. Exploremos los conceptos básicos del LOD en la práctica y cómo Vectorworks agiliza su gestión.
LOD vs. Nivel de Detalle: ¿Cuál es la Diferencia?
Aunque Level of Development (LOD) y Level of Detail (nivel de detalle) suenan similares, tienen propósitos distintos:
LOD (Nivel de Desarrollo): Define la confiabilidad que puede depositarse en la geometría y los datos de un elemento. Especifica lo que se conoce sobre un objeto en una etapa determinada, ayudando a tomar decisiones informadas sobre diseño, construcción y mantenimiento.
Nivel de Detalle: Se refiere únicamente a la apariencia visual de un objeto, sin considerar la precisión de sus metadatos, dimensiones o fiabilidad.
Por ejemplo, una puerta en LOD 200 podría ser un bloque rectangular con dimensiones aproximadas y sin propiedades específicas. En LOD 300, esa misma puerta tendría medidas precisas, materiales asignados y especificaciones técnicas, lo que la hace apta para documentación de construcción. La diferencia no es solo visual: radica en la cantidad de datos disponibles para estimar costos, coordinar pedidos o planificar instalaciones.

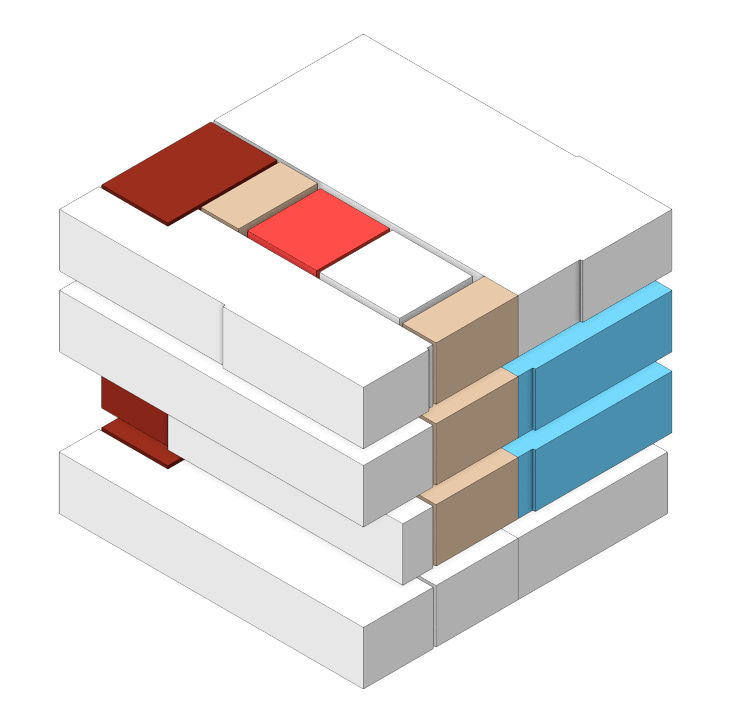

El modelo de masa 3D representa información básica. Parámetros como el área, altura, volumen, ubicación y orientación están definidos.
LOD 200: Diseño Esquemático
Qué representa: Un modelo preliminar con geometría básica y dimensiones estimadas, que comienza a definir relaciones entre elementos.
Incluye: Tamaño, forma y ubicación aproximada de componentes.
Metadatos: Clasificaciones generales (ej.: "muro" vs. "muro estructural"), sin especificaciones detalladas.
En esta etapa, los objetos pueden parecerse al diseño final, pero carecen de datos suficientes para documentación constructiva o estimaciones precisas.

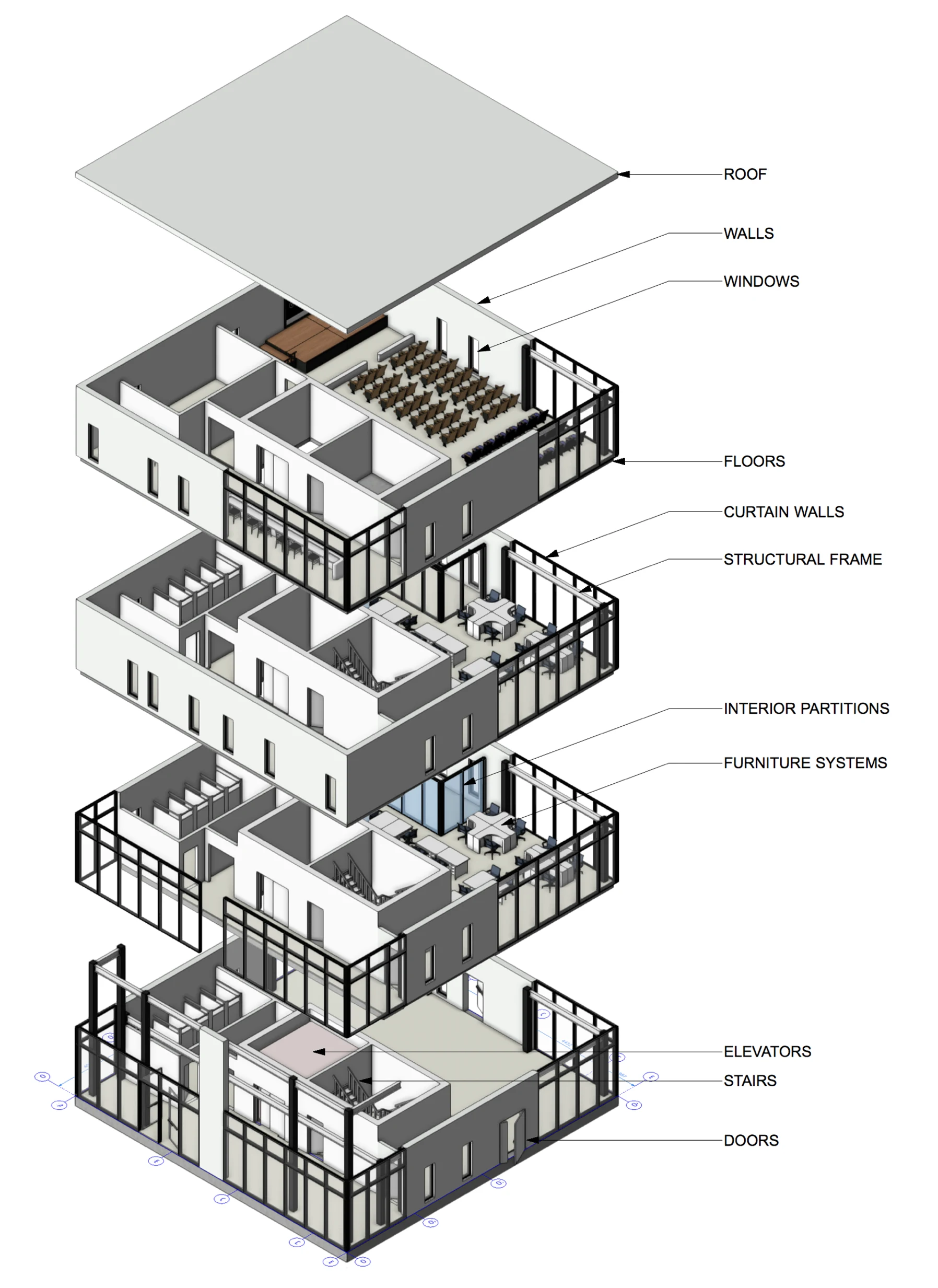

Los elementos genéricos se modelan con tamaño, forma, ubicación y cantidades aproximadas.
LOD 300: Diseño Detallado
Qué representa: Modelo con geometría precisa y datos asociados, utilizado para documentación y coordinación de construcción.
Incluye: Dimensiones exactas, relaciones espaciales, materiales y especificaciones básicas de rendimiento (ej.: material de puerta y dirección de apertura).
Uso: Información suficiente para estimación de costos y aprobación por contratistas, pero no para fabricación.
Una puerta en LOD 300 ya no es un bloque genérico: tiene tamaño, material y propiedades funcionales listas para planos constructivos.
LOD 350: Modelo De Coordinación
Qué representa: Modelo refinado que asegura la interacción sin conflictos entre elementos.
Incluye: Conexiones entre disciplinas (estructuras, mecánica, fontanería, electricidad), geometría preparada para detección de interferencias, y detalles sobre soportes, anclajes o penetraciones.
Esta etapa previene errores costosos (ej.: una viga que atraviesa un ducto de ventilación) al coordinar sistemas antes de la construcción.

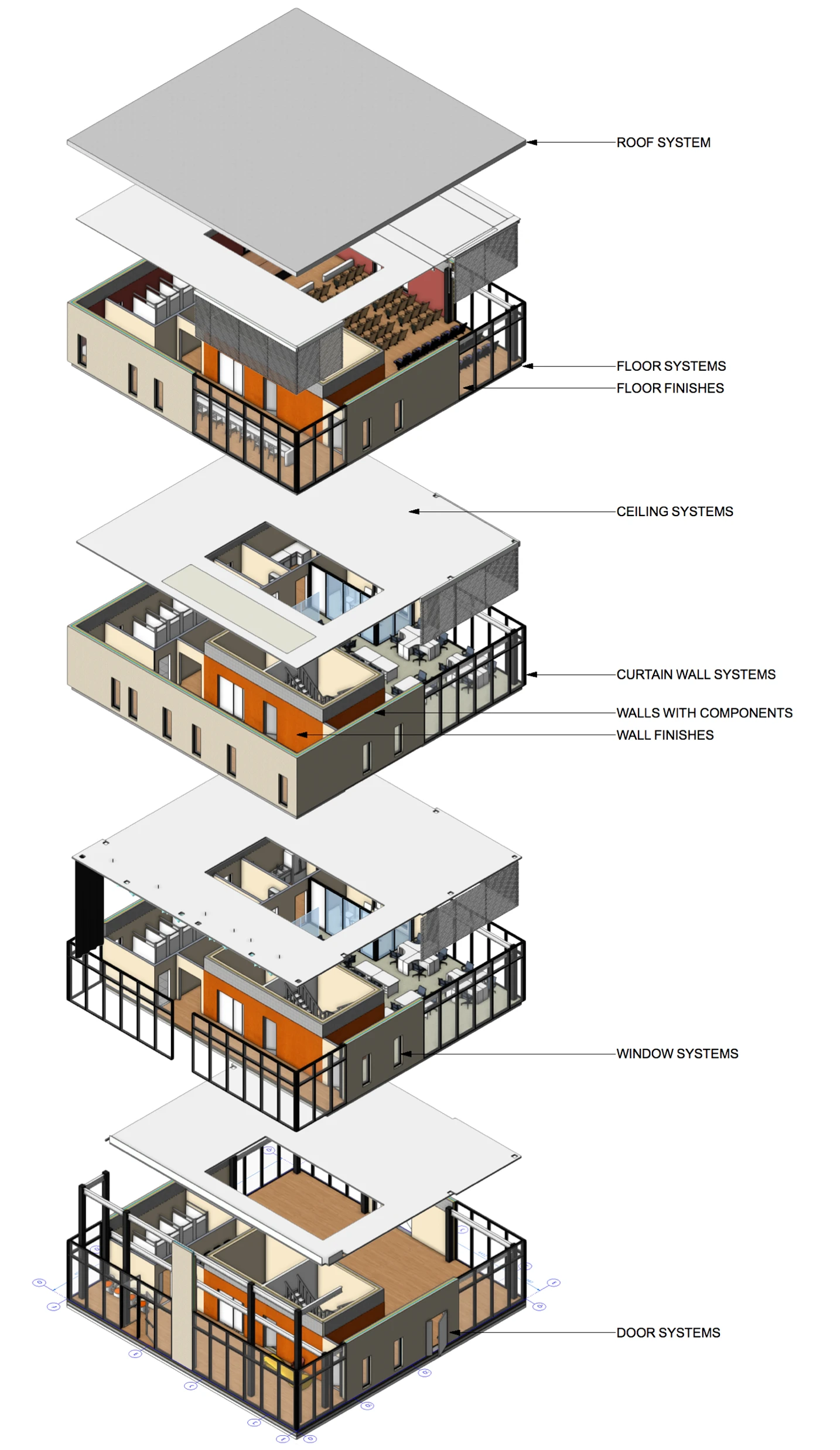

El modelo se define mediante elementos con ensamblajes específicos, tamaño preciso, forma, ubicación y cantidades.
LOD 400: Fabricación e Instalación
Qué representa: Modelo apto para fabricación, prefabricación e instalación in situ.
Incluye: Detalles de fabricación (conexiones, sujetadores, instrucciones de ensamblaje) y datos para adquisiciones (ej.: especificaciones del fabricante y tolerancias de instalación).
En LOD 400, una viga de acero no es solo una forma: incluye agujeros para pernos, soldaduras y materiales de un proveedor específico. El modelo se convierte en un manual para fabricantes y contratistas.
LOD 500: AS-BUILT (Gemelo Digital y Gestión de Ciclo de Vida)
Qué representa: Modelo verificado que refleja las condiciones reales de la construcción.
Incluye: Dimensiones y materiales confirmados en campo, metadatos para mantenimiento, programación de servicios y gestión de activos.
Uso: Operaciones de instalaciones, renovaciones y gestión a largo plazo.
El LOD 500 no es solo un modelo completo: es una herramienta para gestionar el futuro del edificio, desde el mantenimiento de HVAC hasta actualizaciones de sistemas.
CÓMO VECTORWORKS OPTIMIZA LOS FLUJOS DE TRABAJO CON LOD
Vectorworks integra herramientas BIM que permiten refinar geometría y datos conforme el proyecto avanza en etapas de LOD. En lugar de reconstruir elementos en cada fase, los modelos evolucionan incrementalmente, garantizando precisión y coherencia en diseño, construcción y gestión.
1. Objetos paramétricos para detalles escalables
Función: Crear objetos que almacenan múltiples niveles de detalle geométrico y de metadatos.
Beneficio: Evita redibujar elementos en cada etapa. Por ejemplo, un muro puede comenzar como un volumen simple (LOD 200), añadir capas de material (LOD 300) e incluir datos de fabricación (LOD 400).
2. Seguimiento visual del estado del modelo
Función: Asignar atributos visuales basados en datos incrustados para identificar elementos incompletos o listos.
Beneficio: Detecta información faltante antes de fases críticas. Por ejemplo, ventanas sin especificaciones de fabricante se marcan automáticamente.
3. Gestión inteligente de datos
Función: El Data Manager de Vectorworks permite adjuntar y gestionar datos estructurados sin entrada manual.
Beneficio: Mantiene coherencia en programación, costos y gestión de activos. Ejemplo: integrar calendarios de mantenimiento directamente en elementos del modelo para LOD 500.
