Columbia, MD (01 de Abril, 2025) - La visualización de datos es exactamente lo que su nombre indica: transforma datos brutos en un formato visual. Esto es increíblemente valioso en el ámbito del Modelado de Información de Construcción (BIM).

Los datos de un modelo BIM suelen ser valores textuales o numéricos que, aunque ricos en información, pueden ser difíciles de interpretar en su forma original. Sin embargo, los diseñadores son pensadores inherentemente visuales. Al integrar los datos BIM en un contexto visual tridimensional, tanto tú como tus colaboradores podrán comprender, analizar y tomar decisiones basadas en datos de manera más efectiva, especialmente considerando que la industria de la Arquitectura, Ingeniería y Construcción (AEC) genera cantidades masivas de información. Los datos BIM, aunque cruciales en el panorama actual, carecen de sentido si no pueden accederse e interpretarse adecuadamente. Aquí es donde la visualización de datos desempeña un papel fundamental.

CASOS PRÁCTICOS DE VISUALIZACIÓN DE DATOS


1. Clasificación de Resistencia al Fuego


Una aplicación de la visualización en BIM es la evaluación de la resistencia al fuego. Al asignar colores a los elementos según su capacidad ignífuga, puedes verificar rápidamente el cumplimiento de normativas. Por ejemplo, todos los objetos con una resistencia de 30 minutos podrían mostrarse en rojo, facilitando la confirmación de que las protecciones necesarias están implementadas.

En Vectorworks, la visualización permite aplicar conjuntos de reglas que modifican el estilo de visualización del modelo, asegurando que la información crítica de seguridad sea clara y accesible cuando se necesite.

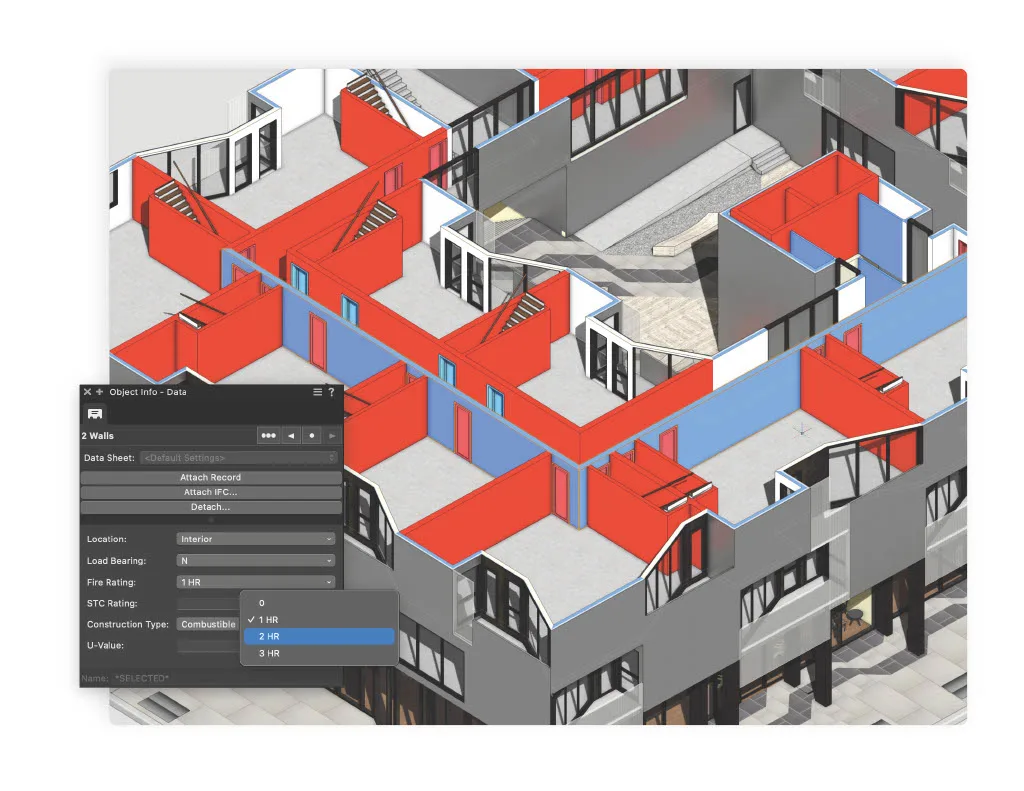

Visualización de datos en Vectorworks que muestra las clasificaciones de fuego de las paredes.


2. Exploración de Opciones de Diseño


Elegir materiales y acabados adecuados puede ser complejo, pero la visualización simplifica el proceso. Por ejemplo, al mostrar un acabado de cerámica en las paredes de un baño, puedes evaluar rápidamente distintas texturas sin modificar físicamente el modelo, agilizando la toma de decisiones creativas.

3. Planos de Particiones con Códigos de Color


En proyectos con múltiples tipos de particiones, asignar colores según su función o categoría permite ubicarlas visualmente en el plano, sin depender únicamente de anotaciones. Esto optimiza la garantía de calidad, ya que las áreas problemáticas se identifican con mayor rapidez, asegurando documentación precisa.

Dibujo de Vectorworks con tipos de pared codificados por colores.

4.
Planos de Acabados de Pisos


Los planos de acabados con atributos codificados por color facilitan la comunicación con contratistas. Una leyenda clara reduce malentendidos y evita órdenes de cambio posteriores, asegurando que los materiales se implementen correctamente durante la construcción.

Un plano de acabado de piso usando visualización de datos para mostrar diferentes acabados de piso con escotillas y colores

5. Sostenibilidad y Valores U



Priorizar la eficiencia energética es clave hoy. Al asignar colores a elementos según su valor U (transmitancia térmica), es más sencillo identificar zonas que requieren mejoras en aislamiento, contribuyendo a diseños más sostenibles.

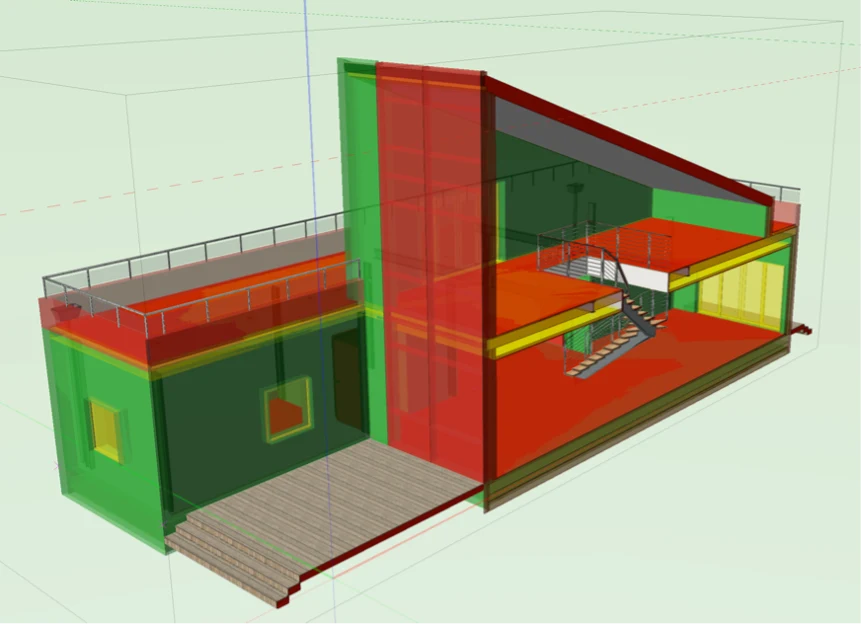

Visualización de datos que muestra varios valores U en un modelo de Vectorworks.

6. Detección de Errores


Errores en modelos BIM pueden generar retrasos costosos. La visualización agiliza la verificación: ausencia de clasificaciones de fuego, objetos en capas incorrectas o elementos BIM sin clasificar son más fáciles de detectar mediante reglas gráficas.


Elementos de construcción sin datos IFC adjuntos a ellos resaltados en rojo con visualización de datos.

POSIBILIDADES INFINITAS CON VISUALIZACIÓN DE DATOS

Los ejemplos anteriores son solo el inicio. En Vectorworks, cualquier campo de datos vinculado a un objeto puede convertirse en la base para visualizaciones dinámicas. Deja fluir tu creatividad: piensa cómo esta herramienta puede resaltar información clave para colaboradores y clientes de manera impactante.

DOMINA LA VISUALIZACIÓN DE DATOS


Descarga la guía gratuita de Vectorworks  para explorar técnicas avanzadas
 y maximizar el potencial de tus proyectos.

Publicación original redactada por Alex Altieri en Vectorworks Newsroom. 26 de Marzo, 2025.
